У нас вы можете купить Звенья круглых труб по выгодным ценам, на объем предоставляем скидки.

Доставка по Украине.

Звоните:  099-621-56-63068-269-49-08098-525-64-14

Пишите: info@risteil.com

Сортировка:
orderby
Количество:

Лекальный блок фундамента №6а

Характеристики:

Высота: 480 мм
Размер, мм: 1390х990 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

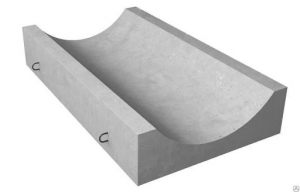

Лекальный блок фундамента №6

Характеристики:

Высота: 480 мм
Размер, мм: 2010х1390 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Лекальный блок фундамента №5

Характеристики:

Высота: 430 мм
Размер, мм: 1500х1190 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Лекальный блок фундамента №4

Характеристики:

Высота: 430 мм
Размер, мм: 2010х1190 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Лекальный блок фундамента №9

Характеристики:

Высота: 520 мм
Размер, мм: 1500х1600 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Лекальный блок фундамента №8

Характеристики:

Высота: 520 мм
Размер, мм: 2010х1600 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Звено круглой трубы марки ЗКП 6.150

Характеристики:

Размер, мм: 1500 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Звено круглой трубы марки ЗКП 2.150

Характеристики:

Размер, мм: 1500 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Звено круглой трубы марки ЗК 9.100

Характеристики:

Размер, мм: 1000 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Звено круглой трубы марки ЗК 5.100

Характеристики:

Размер, мм: 1000 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Звено круглой трубы марки ЗК 4.100

Характеристики:

Размер, мм: 1000 мм
Цена: Уточните у менеджера

На крупный заказ скидка до 15%

Доставка по Украине.

Отдел подаж, тел: 099-621-56-63, 068-269-49-08, 098-525-64-14

Для уточнения цен и ассортимента Вы можете связсться с отделом подаж по тел:
099-621-56-63, 068-269-49-08, 044-206-08-51. Наши менеджеры будут рады ответить на любые ваши вопросы, связанные с сайтом компании и каталогом товаров.

Водопропускные трубы - это искусственные сооружения, предназначенные для пропуска под насыпями дорог небольших постоянных или периодических действующих водотоков.

В дорожном строительстве для монтажа сборных водопропускных труб используются железобетонные звенья, что позволяет с достаточной точностью подобрать длину трубы. Звенья ЗК имеют большой запас по несущей способности, что делает возможным их применение в железнодорожном строительстве, используя под насыпи железных дорог и на объектах требовательным к нормам на прочность дренажных конструкций.

Звенья (или секции) труб - основной элемент трубы, расположенный в насыпи, и оголовки (у входного и выходного отверстий), обеспечивающие плавный ввод в трубу и вывод из неё водного потока.

Звенья ЗК предназначены для укладки под насыпи автомобильных дорог и железных дорог:
- изготавливаются из тяжелого бетона
- марка бетона по прочности – В30-В35 (М400-М450)
- морозостойкость бетона – F300
- водонепроницаемость бетона – W6

Наименование Размеры Масса, т
D L t
Звено фальцевое 3К1.100 500 1000 60 0,26
Звено фальцевое 3К2.100 800 1000 80 0,56
Звено 3К2.200 800 2000 80 1,08
Звено 3К2.300 800 3000 80 1,62
Звено раструбное ЗКР2.300  (Н=1140 мм) 800 3140 80 1,85
Звено 3К3.100 1000 1000 100 0,85
Звено 3К3.200 1000 2000 100 1,71
Звено 3К3.300 1000 3000 100 2,57
Звено раструбное ЗКР3.300 (Н=1400 мм) 1000 3132 100 2,80
Звено ЗК 5.100, ЗК 5.150, ЗК 5.200 1250 1000, 1500, 2000 120 1,3- 2,0- 2,6
Звено ЗК 7.100, ЗК 7.150, ЗК 7.200 1250 1000, 1500, 2000 180 2,0-3,0-4,1
Звено 3К9.100 1500 1000 170 2,14
Звено 3К9.150 1500 1500 170 3,21
ЗКП 2.100, ЗКП 2.200 1000 1000, 2000 120 1,2-2,4
ЗКП 11.170 (конич.звено. вход. 1000 мм) 1200 1700 100 2,7
ЗКП 3.100, ЗКП 3.200 1250 1000, 2000  120 1,55-3,1
ЗКП 4.100, ЗКП 4.200  1250  1000, 2000 140 1,75-3,5
ЗКП 12.170 (конич.звено, вход 1250 мм) 1500 1700  120 4,0
ЗКП 16.170 цилиндрич.звено 1250 1700 120 3,6
ЗКП 5.200, ЗКП 5.300  1500 2000, 3000  140 4,3-6,4
ЗКП 6.100, ЗКП 6.200  1500 1000, 2000 160 2,4-4,8
ЗКП 7.100, ЗКП 7.200  1500 1000, 2000  220 3,3-6,6
ЗКП 13.170 (конич.звено, вход 1500 мм ) 1800 1700 140 5,5
ЗКП 17.170 цилиндрич.звено 1500 1700 140 4,9
ЗКП 8.100, ЗКП 8.200 2000 1000, 2000 160 3,3-6,6
ЗКП 9.100, ЗКП 9.200 2000 1000, 2000 200 4,05-8,1
ЗКП 14.170 (конич.звено, вход 2000 мм) 2400 1700 160 8,5
ЗКП 18.170 цилиндрич.звено 2000 1700 160 7,5
 ЗКП 19.200  1000 2000  120  2,4

Блоки, порталы, откосы

Портальные стенки прямоугольного очертания с проемом, соответствующему отверстию примыкающего к нему звена:
- изготавливаются из тяжелого бетона
- марка бетона по прочности – В20 (М250)
- морозостойкость бетона – F200
- водонепроницаемость бетона – W6

Откосные стенки предназначены для применения в оголовках с отверстиями 1,0 – 2,0 м. Верхняя грань наклонная соответственно откосу насыпи:
- изготавливаются из тяжелого бетона
- марка бетона по прочности – В20 (М250)
- морозостойкость бетона – F200
- водонепроницаемость бетона – W6

Лекальные блоки фундаментов предназначены для использования в качестве фундамента под звенья круглых труб Ф1000, Ф1250 и Ф1500 мм:
- изготавливаются из тяжелого бетона
- марка бетона по прочности – В20 (М250)
- морозостойкость бетона – F200
- водонепроницаемость бетона – W6

Наименование Размеры Масса, т
D L t
Лекальные блоки фундаментов
Блок БЛ8а–10 R=920 1600 1000 520 1,39
Блок БЛ8а–20 R=920 1600 2000 520 2,78
Блок Ф12.1 R=610 1160 1250 430 1,08
Блок Ф20.1 R=610 1160 2000 430 1,81
Блоки портальных стенок
П8.14 D=800мм 1450 2720 350 3.21
П10.14 D=1000мм 1450 2720 350 2.93
П10.15 D=1000мм 1500 2720 350 3.16
П12.18 D=1200мм 1750 2930 350 3.90
П14.16 D=1400 мм 1620 3150 350 3.60
П14.20 D=1400 мм 1950 3150 350 4.40
П16.18 D=1500 мм 1840 3350 350 4.00
П16.21 D=1500 мм 2140 3350 350 4.85
СТ8 и Т=680 t=500 1500 1850 300 1,51
СТ9 и Т=980 t=800 2260 2350 300 2,88
СТ10 D=1000 1220 2720 350 2,24
СТ11 D=1200 1420 2930 350 2,88
СТ12 D=1500 1760 3250 350 3,76
СТ13 D=1800 2100 3570 350 4,80
Откосные стенки
СТ-4 (левая, правая) 1850 2270 300 2,35
СТ-5 (левая, правая) 2200 2470 300 3,98
СТ-6 (левая, правая) 2700 2790 300 4,00
К 14 (левая, правая) 2550 2700 300 3,80
К 15 (левая, правая) 2860 2900 300 4,40

Звенья прямоугольные ЗП железобетонных сборных водопропускных труб (сер.3.501.1-177)  используются для укладки под насыпи автомобильных и железных дорог с проходными отверстиями от 1000х1500 мм до 4000х2500 мм и комплектующие к ним.

Звенья ЗП предназначены для укладки под насыпи автомобильных дорог (высота насыпи 20,0 м) и железных дорог (высота насыпи 19,0 м):
- изготавливаются из тяжелого бетона
- марка бетона по прочности – В30-35
- морозостойкость бетона – F300
- водонепроницаемость бетона – W6

Откосные стенки (открылки):
- изготавливаются из тяжелого бетона
- марка бетона по прочности – В25-30
- морозостойкость бетона – F300
- водонепроницаемость бетона – W6

Есть вопросы? Обращайтесь к нашим менеджерам
