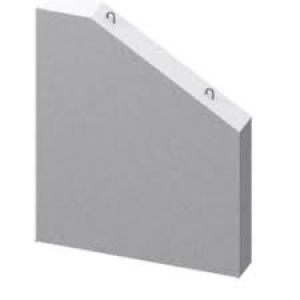

Откосные стенки (откосные крылья) — элементы оголовка бетонных труб, предназначены для обустройства водопропуска из ж/б раструбных труб диаметром от 800 мм до 1 600 мм. Откосные стенки (открылки) - приставляются к портальным стенкам с двух сторон, образуя воронку. При монтаже одноочковой трубы, стандартно устанавливается два откосных крыла на одну портальную стенку, соответственно, откосные крылья имеют правое и левое исполнение, и как правило, производятся по две штуки за одну формовку. Несут как укрепительную, так и функцию направляющих для попадания стоков поверхностных вод в трубопровод. Откосное крыло удерживает грунт по краям насыпи, создавая дополнительную защиту от засорения входного отверстия трубы. Производство откосных крыльев исполняют из тяжелого бетона, класс бетона по прочности на сжатие В20 (М300), марка бетона по морозостойкости F200, по водонепроницаемости W4 -6. Наибольшим спросом пользуются откосы для метровых труб к портальной стенке П 10.14 – откосное крыло СТ-4 (л/п), так же портальные стенки имеют следующие обозначения - СТ-5(л/п) для портальных стенок П 12.17, К-14 и К-16 для порталов 1400 мм и 1600 мм. Доставка откосных крыльев осуществляется длинномерами грузоподъемностью 18-20 тонн, грузятся по массе. Откосное крыло К-14 и К-16 – негабаритный груз – для транспортировки требуется спец техника.

Цены на Откосные стенки

Наименование изделия, типГеометрические
размеры, мм
Объем
бетона, м3
Вес
изделия, тн
~ Норма загрузки
1 а/м, шт



ОТКОСНАЯ СТЕНКА / ОТКОСНОЕ КРЫЛО / ДЛЯ ТРУБ Ø 800 ММ-1000 ММ

Откосное крыло СТ-4 лев. 2270 х 1850 х 300 0,98 2,47 8
Откосное крыло СТ-4 прав.. 2270 х 1850 х 300 0,98 2,47 8



ОТКОСНАЯ СТЕНКА / ОТКОСНОЕ КРЫЛО / ДЛЯ ТРУБ Ø1200 ММ

Откосное крыло СТ-5 лев. 2470х2200х300 1,24 3,10 6
Откосное крыло СТ-5 прав. 2470х2200х300 1,24 3,10 6



ОТКОСНАЯ СТЕНКА / ОТКОСНОЕ КРЫЛО / ДЛЯ ТРУБ Ø 1400 ММ

Откосное крыло К-14 лев. 2700 х 2550 х 300 1,55 3,88 4
Откосное крыло К-14 прав. 2700 х 2550 х 300 1,55 3,88 4



ОТКОСНАЯ СТЕНКА / ОТКОСНОЕ КРЫЛО / ДЛЯ ТРУБ Ø1600 ММ

Откосное крыло К-16 лев. 2900 х 2860 х 300 1,83 4,58 4
Откосное крыло К-16 прав. 2900 х 2860 х 300 1,83 4,58 4
